Samedi 21 Mars 2026 – Faille de Lainosa – Olcani

Samedi 21 mars 2026
Spéléo, topographie, rééquipement, chiro
Faille de Lainosa, Olcani

Participants
ITP : Sandra A., Cathy B., Jean-François B., Antoine B., Christophe C., Michèle C., Adriana D. C., Antonio E. G., Jean-Claude L. M., Benoit R., Vanessa et Louis-Mathis S., Franck Z.,

TPST : 4h30
Température et humidité : 12° et 77% en bas du P10
Chiro : 3 petits rhinos

Nouvelle profondeur : 99 mètres

Cela fait un moment que j’avais en tête de refaire cette faille, pas forcément pour le côté grotte, s’agissant d’une longue faille, la partie souterraine étant peu développée, mais plus pour le côté de se faire un P40 et faire mumuse sur corde. Je propose donc en réunion de CA de la mettre en sortie à prévoir. D’ailleurs, en plus de faire mumuse sur corde on profitera de cette sortie pour continuer la topo au niveau du P10 qui n’a toujours été pas faite.

La dernière sortie date de novembre 2022, ça date. En relisant le dernier CR, il est mentionné que de l’équipement était à revoir/faire, Jeudi soir je prépare l’équipement et le perfo avec quelques spits, nous prévoyons, de faire un fractionnement sur le P40 (au niveau de la seconde dev — idée finalement rejetée –), rééquiper le réseau de gauche où il y a un P10 et le réseau de droite car tout sur AN).

13 personnes se sont retrouvés samedi matin au local à 8h pour le traditionnel café, puis vient la répartition des personnes entre les différents 4×4, puis départ vers Olcani pour environ 45 min de route.

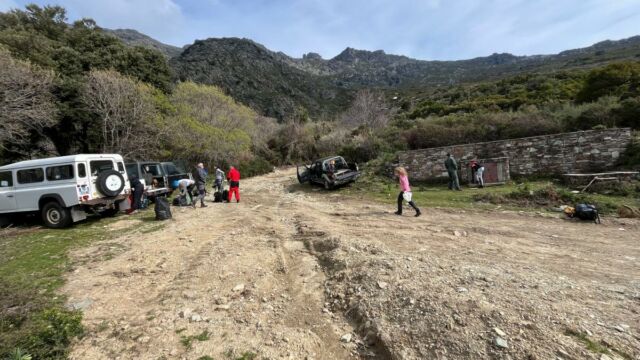

Nous débutons la piste 4×4 de Olcani, piste qui traverse le cap d’Est en Ouest, reliant Olcani à Sisco, après 30 min de ballotage et stop à l’une des nombreuses épingles, on se change et nous nous apprêtons à se faire lacérer par les ronces et autres végétations. Depuis l’incendie, la végétation a bien repris ses droits, mais globalement nous avons bien progressé aidé par JC et sa trace qu’il a conservée dans son téléphone, nous avons mis environ 45 min pour accéder à l’entrée de la faille.

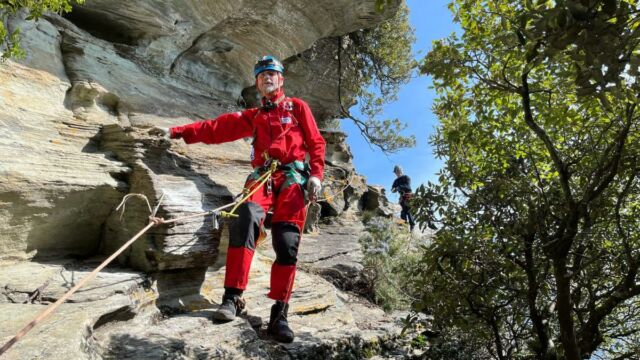

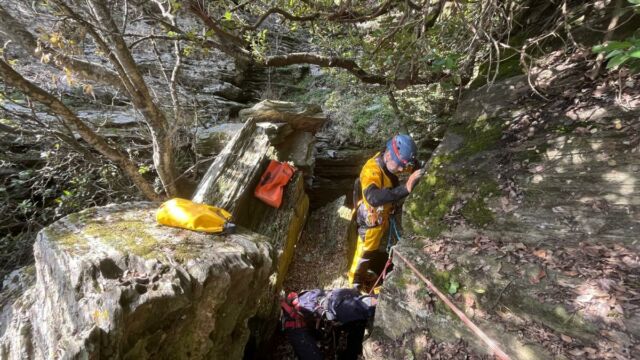

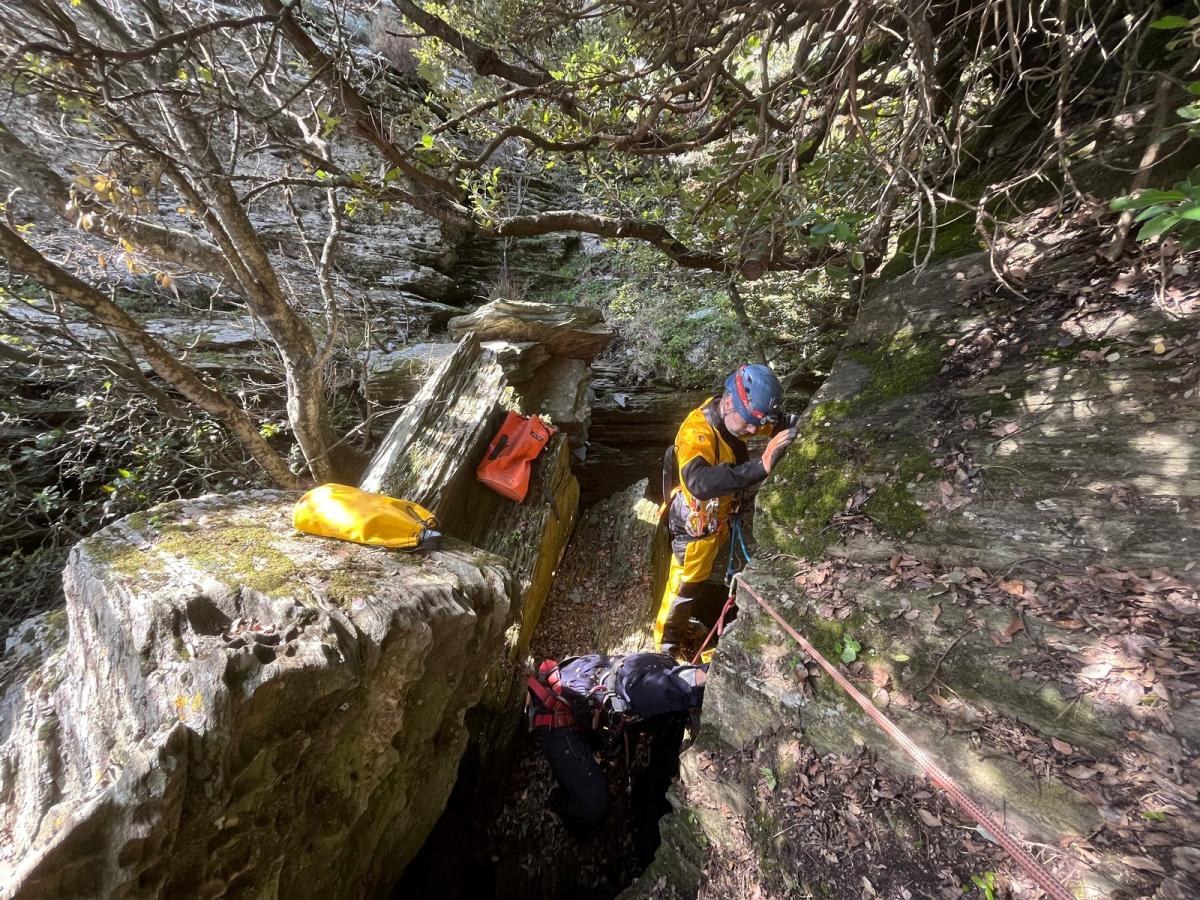

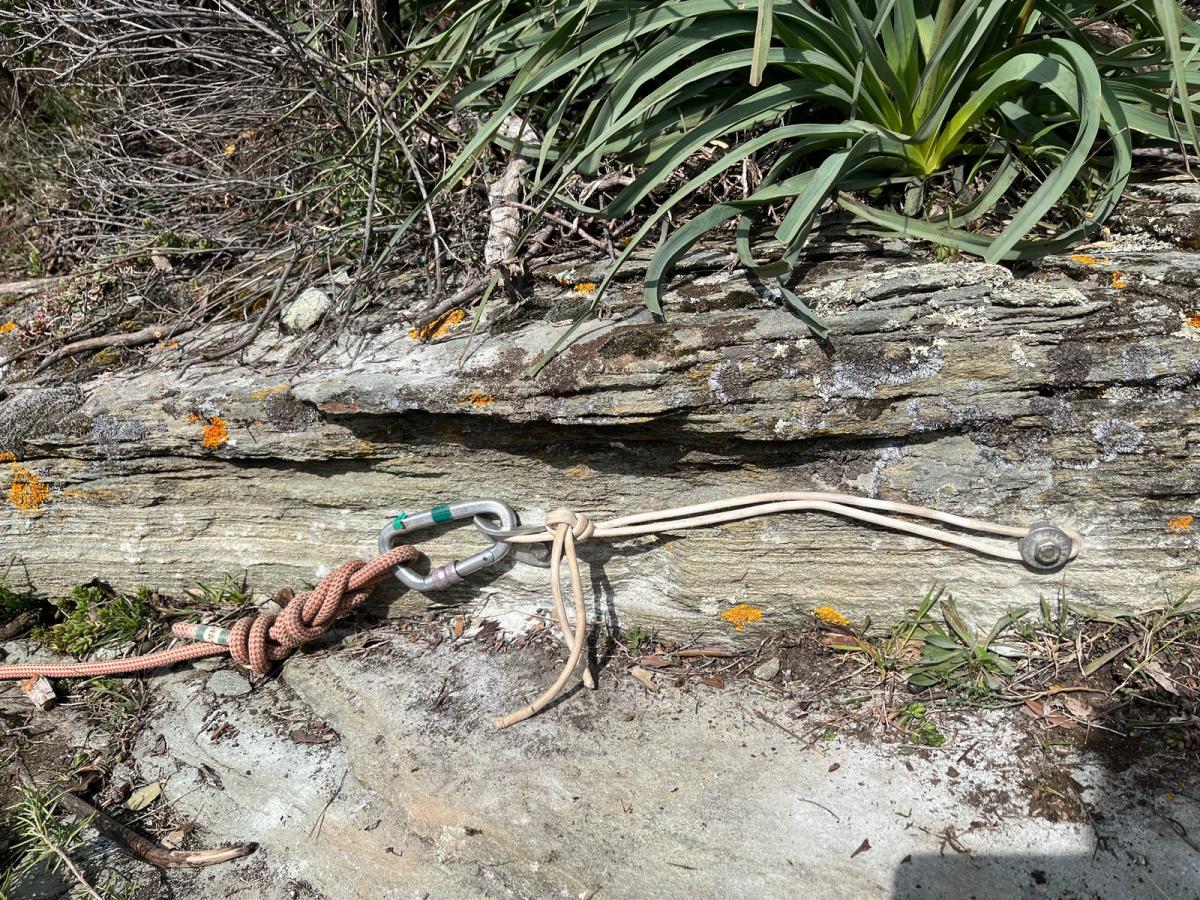

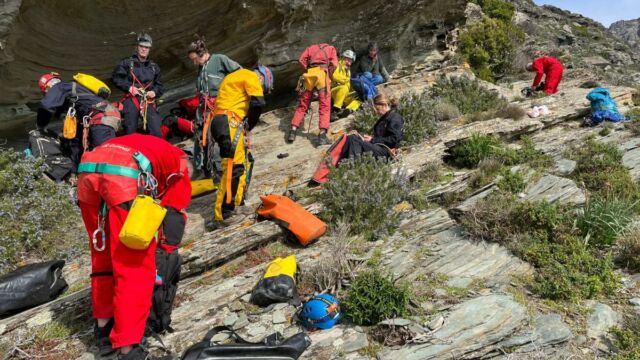

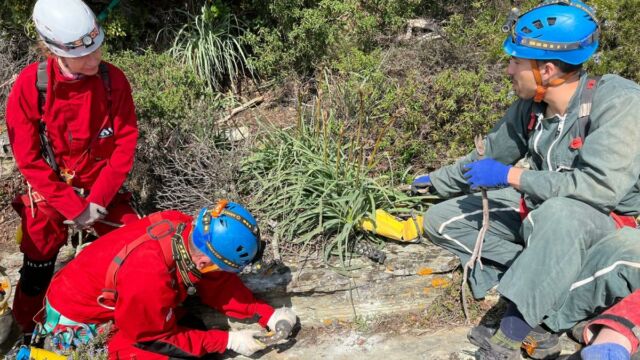

On s’équipe, puis je pars à l’assaut de l’équipement avec Antoine, avec un petit débat sur le raboutage de corde au niveau de la tête de puits. Dans le même temps et pendant l’attente, JC montre le plantage de spit en profitant donc de refaire le départ de la MC et faire plus loin un nouvel AF pour un peu mieux avoir moins de débattement de la MC et d’élasticité.

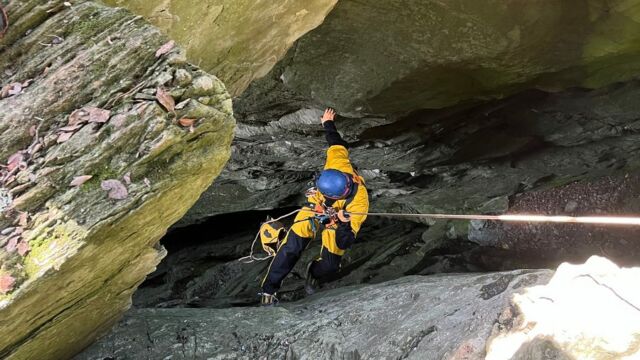

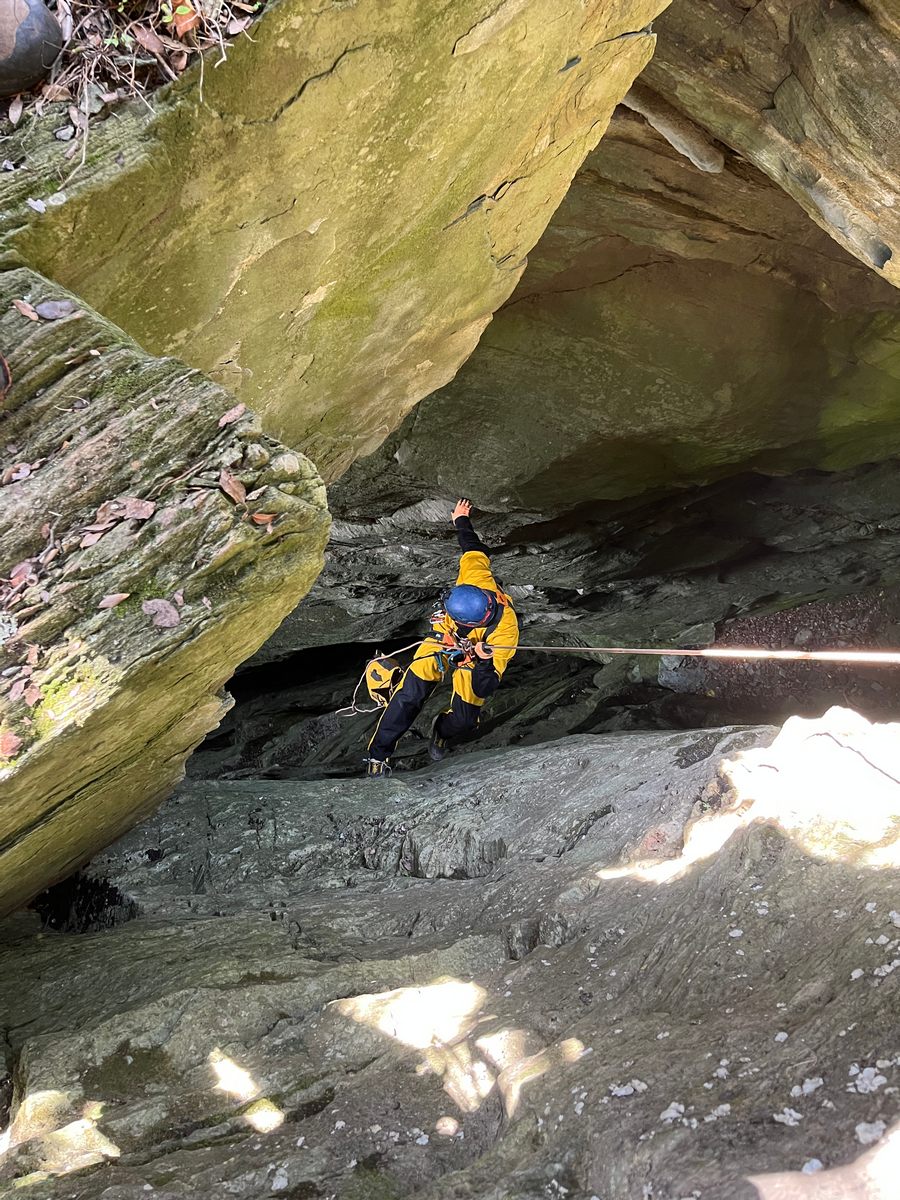

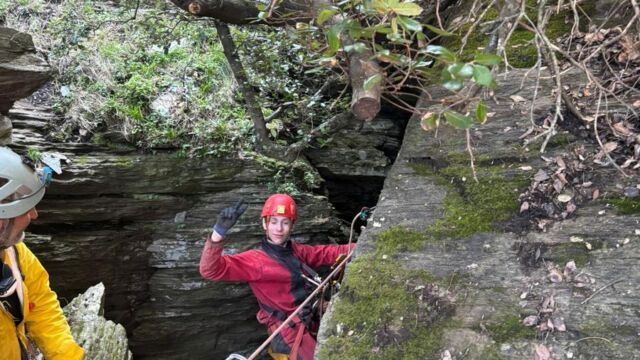

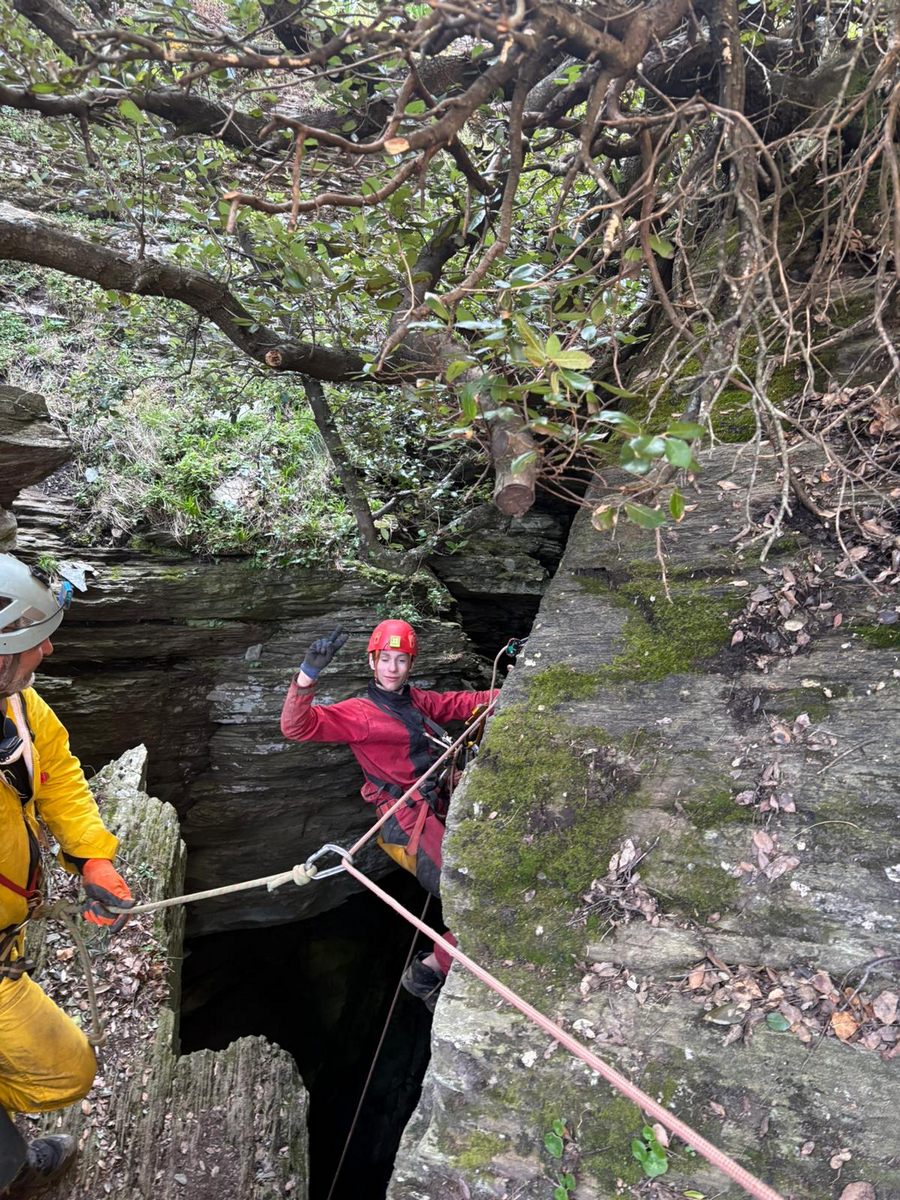

Je commence à équiper la tête de puits, j’entame la descente, installe la plaquette pour la première dev et puis je poursuis à la recherche de ce fameux autre spit pour la seconde dev, chose qu’on avait pas retrouvée en 2022. C’est sans compter sur les indications de JC qui me dit plus haut « Non descend encore !! » et de mémoire je me rappelle d’une photo où le spit de la dev était sur une roche humide, mes recherches se sont donc concentrées sur cet indice, bingo je trouve le spit de la seconde dev, que je mets en place.

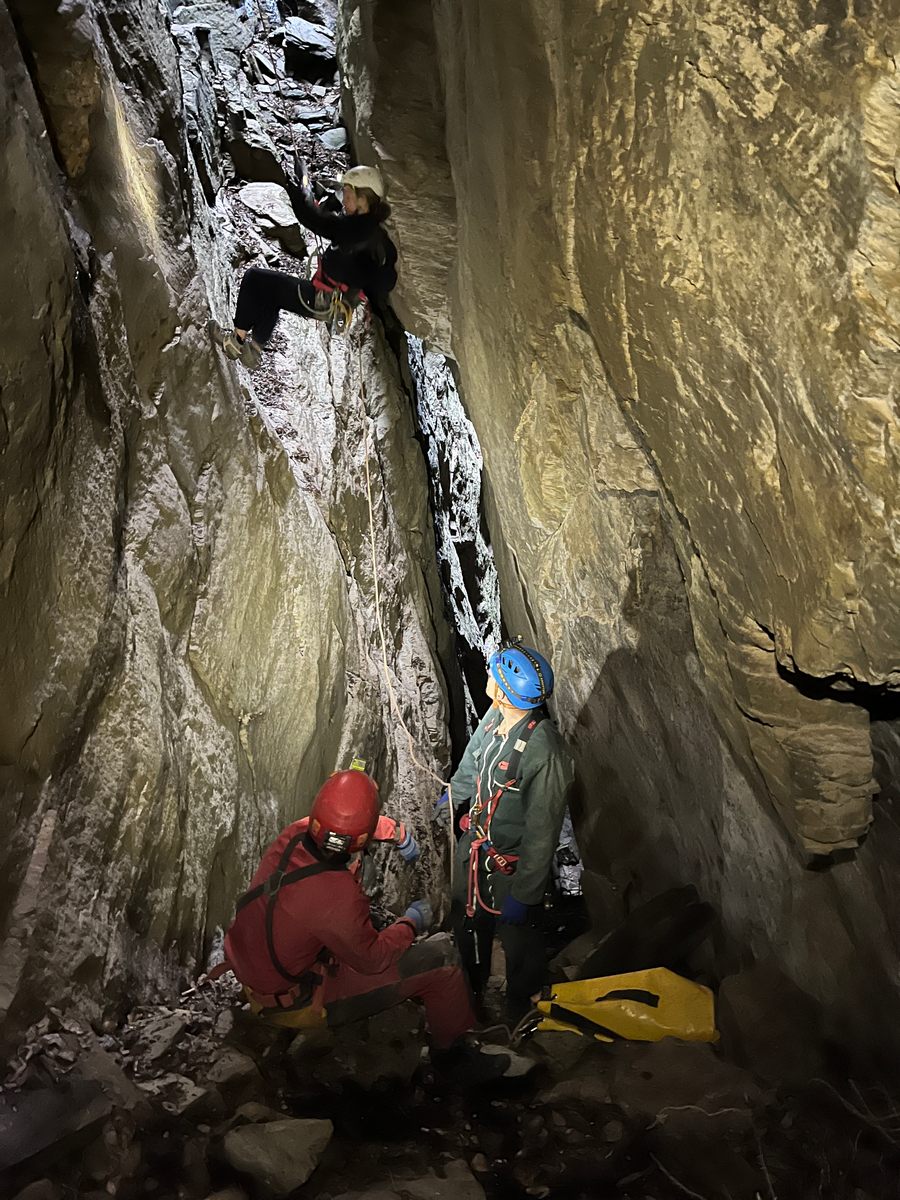

Antoine descend et nous continuons pour équiper le P10, les spits sont un peu plus en mauvais états, j’en trouve un, Antoine installera la tête de départ de la MC en mode cordiste je dirais, un nœud de huit d’un côté, puis avec un nœud papillon d’un autre. On a préféré garder des spits pour des sections plus intéressantes, je pense qu’on doit revoir cette MC pour éviter un frottement avec un bloc rocheux plus bas avant le départ du P10.

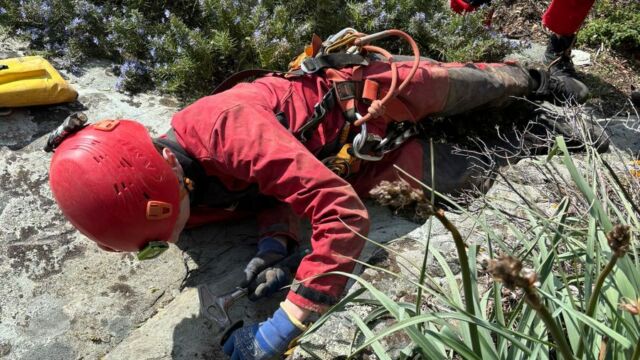

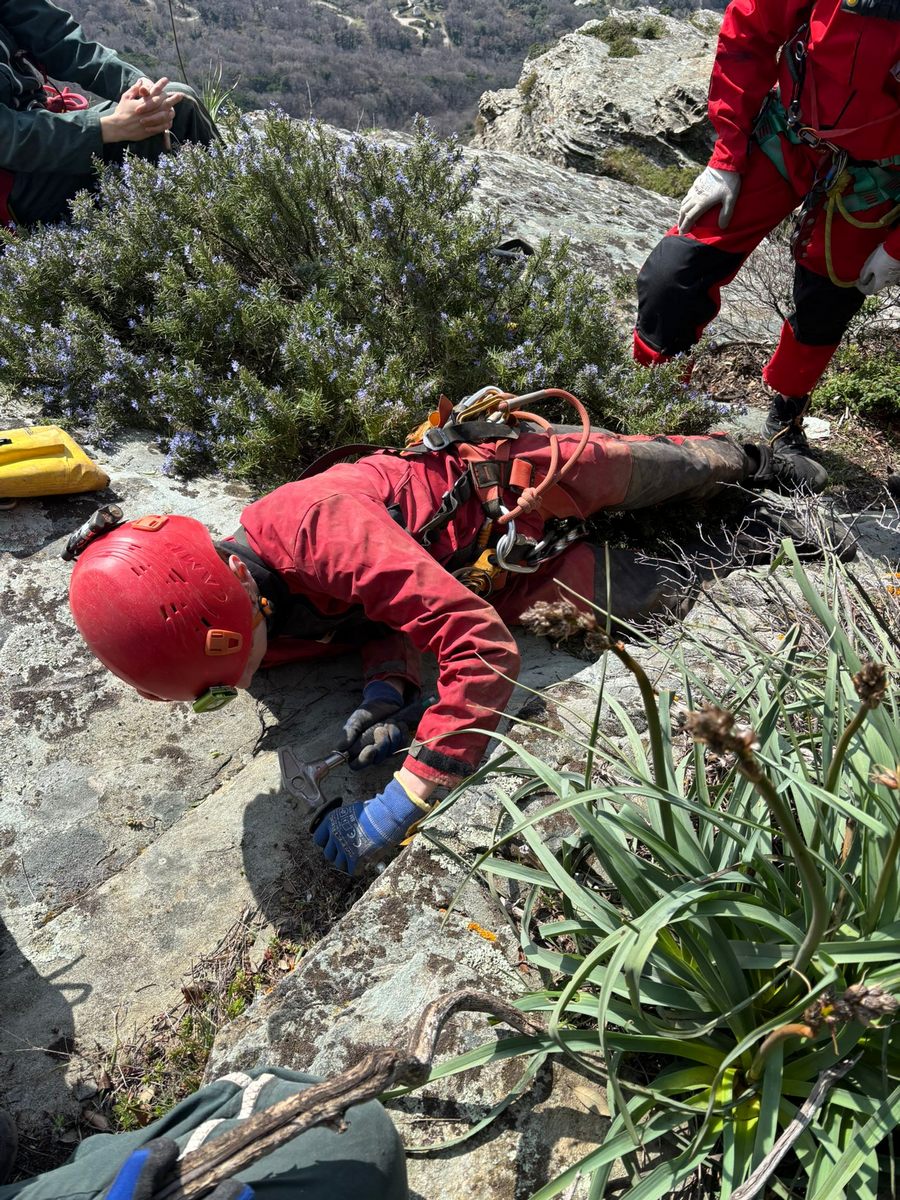

Antoine me laisse équiper la suite, mais horreur !! les spits sont pourris, sauf un qu’on essaye de décrasser comme on peut. Mais JC arrive avec le dégorgeoir, il décrasse le spit et descendra en mono-point avec Christophe pour aller topographier le P10 et la suite du réseau. Pendant ce temps Antoine fera de l’équipement en rajoutant un spit (pour une tête de puits en deux points) que je lui laisse faire car le temps presse, il fait nuit assez vite encore en Mars et surtout avec le P40 à remonter avec 12 personnes…

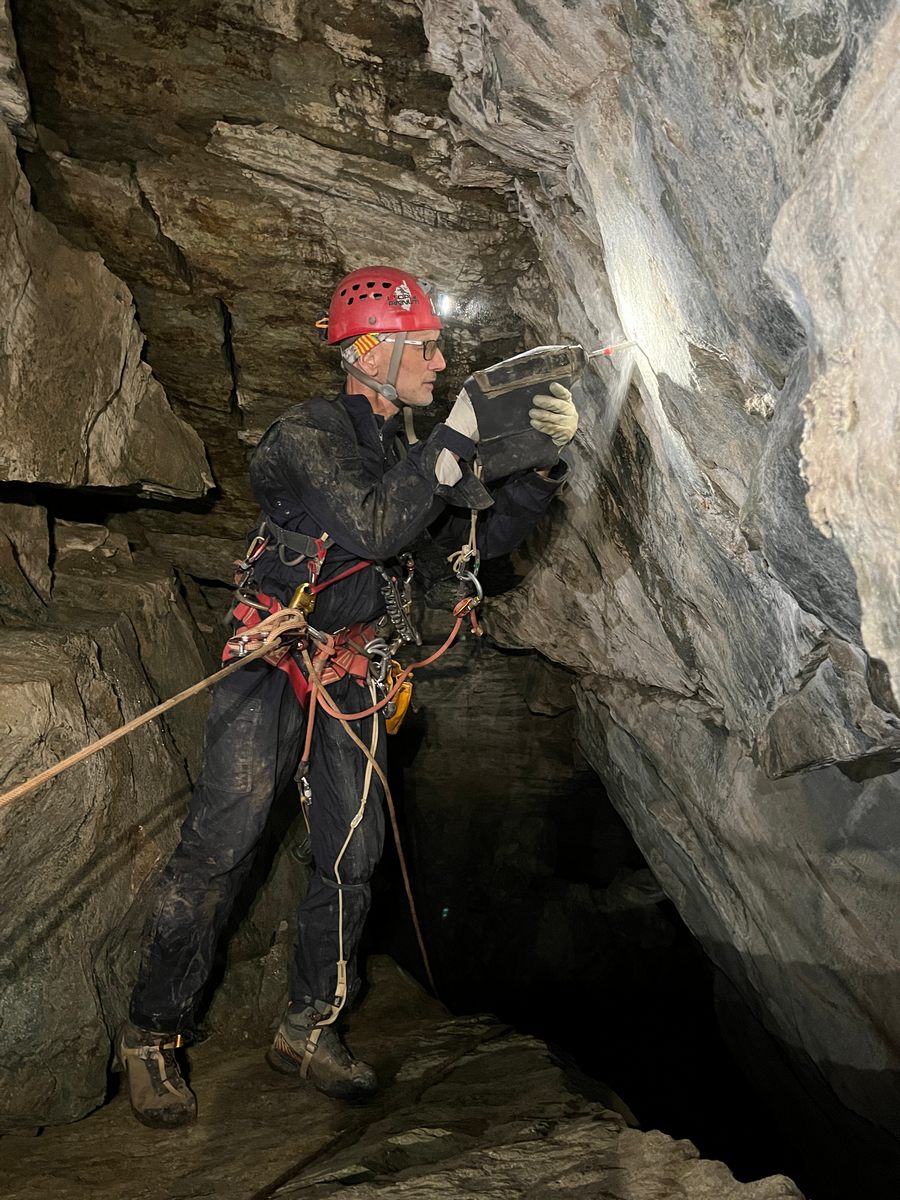

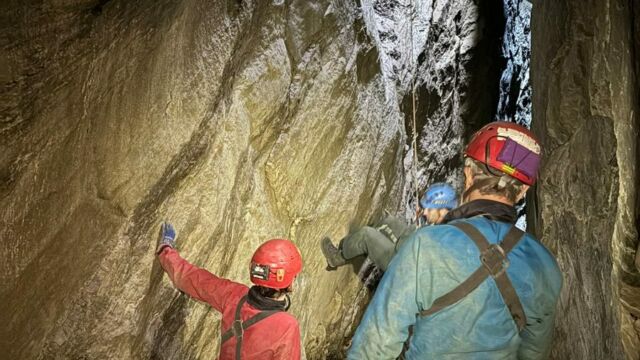

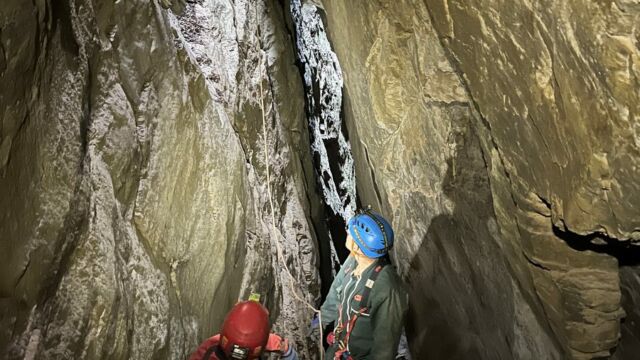

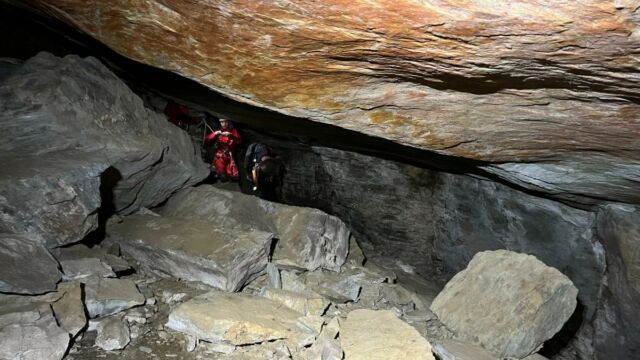

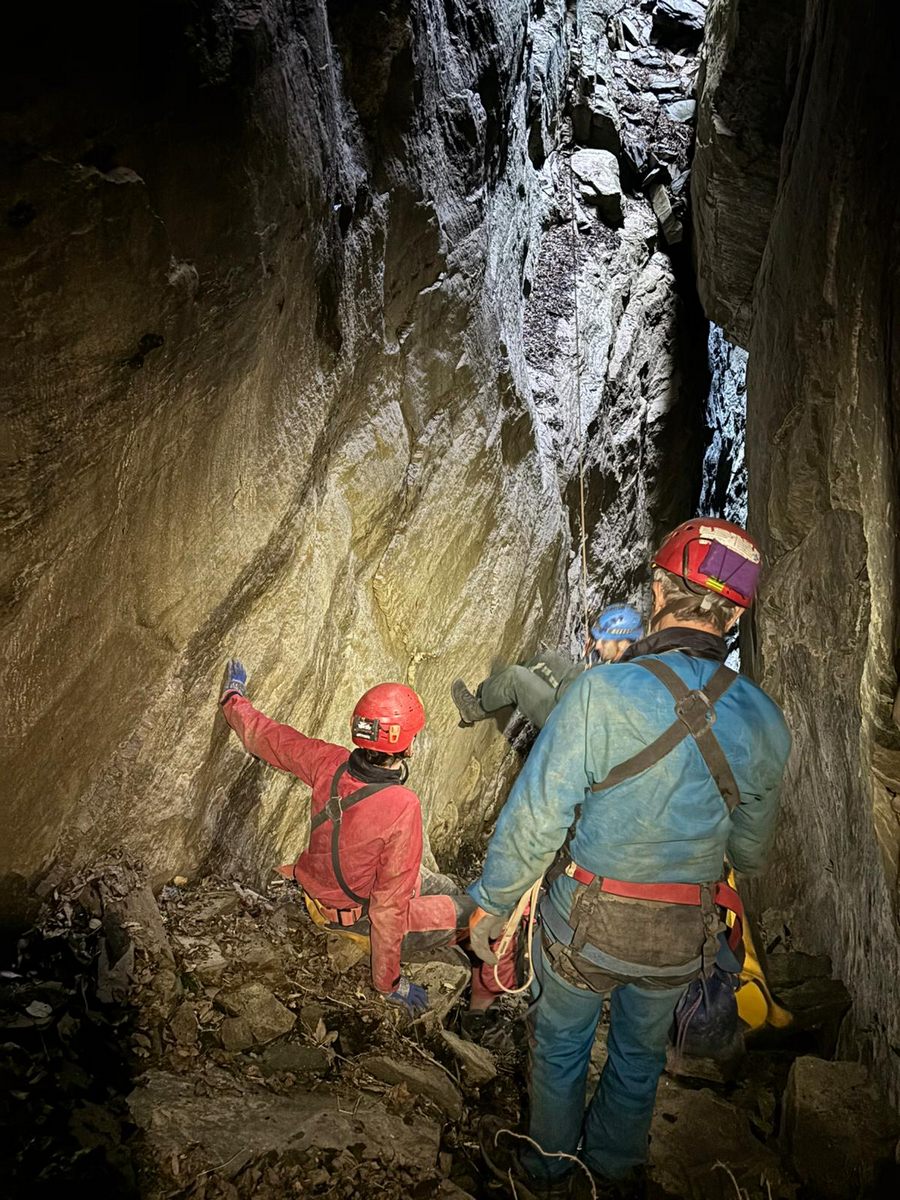

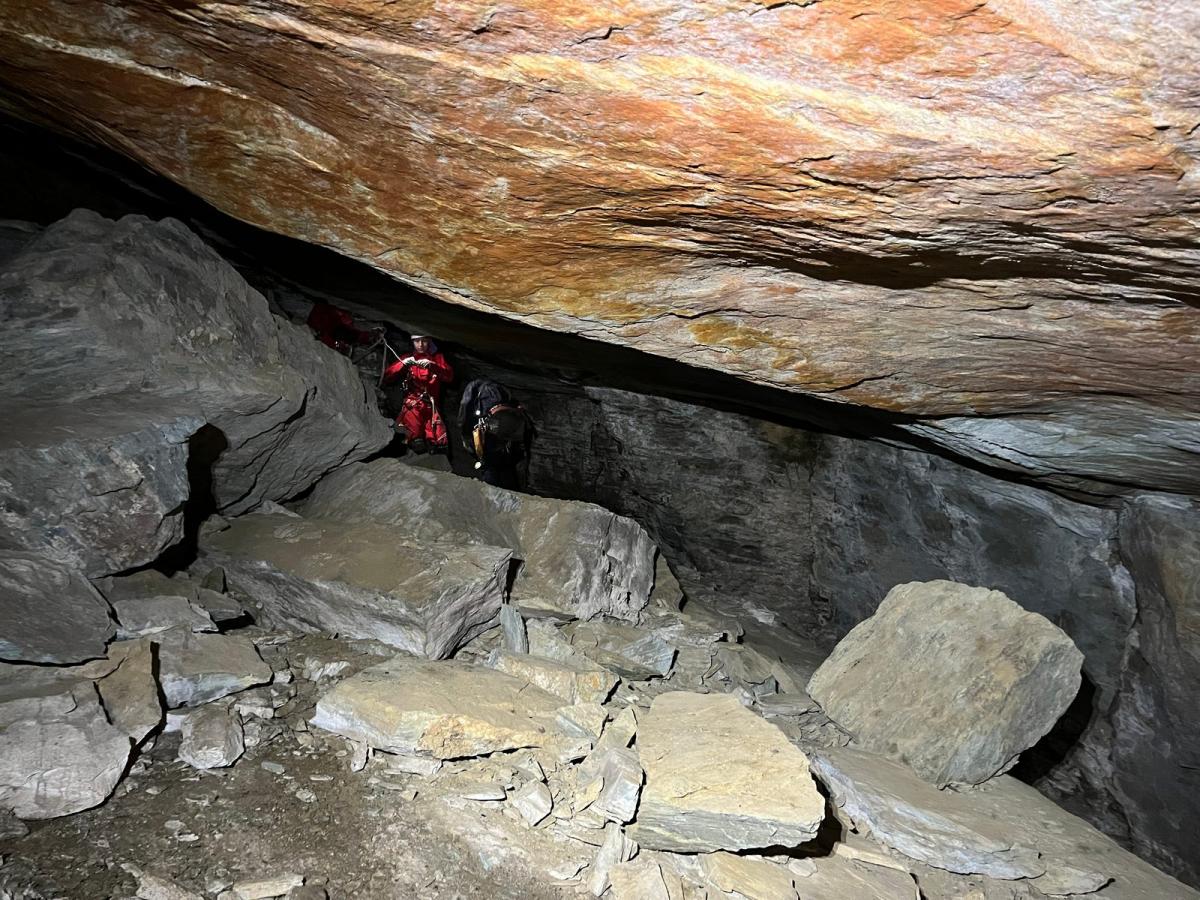

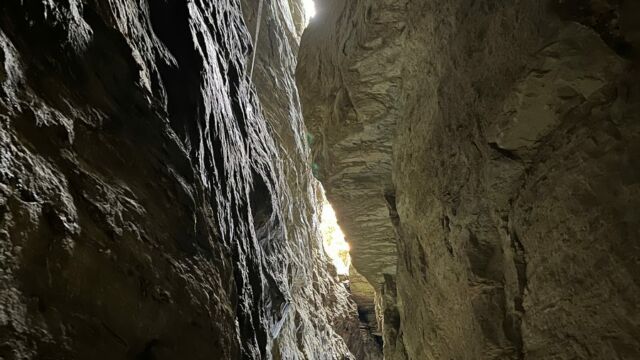

Une dev est spittée et mise en place, tout est bon, on poursuit la progression et on rejoint JC et Christophe dans des salles « tectoniques » constituées de blocs rocheux qui demandent qu’à tomber, ici plus besoin de corde, il s’agira juste de se faufiler. De peu Vanessa se retrouve avec un gros bloc sur les pieds suite à son basculement.

Pendant la topo, des thèmes comme gauche/droite/haut/bas/bissectrice me feront perdre un peu la tête, je laisserai le principal intéressé développer la partie topo 😉

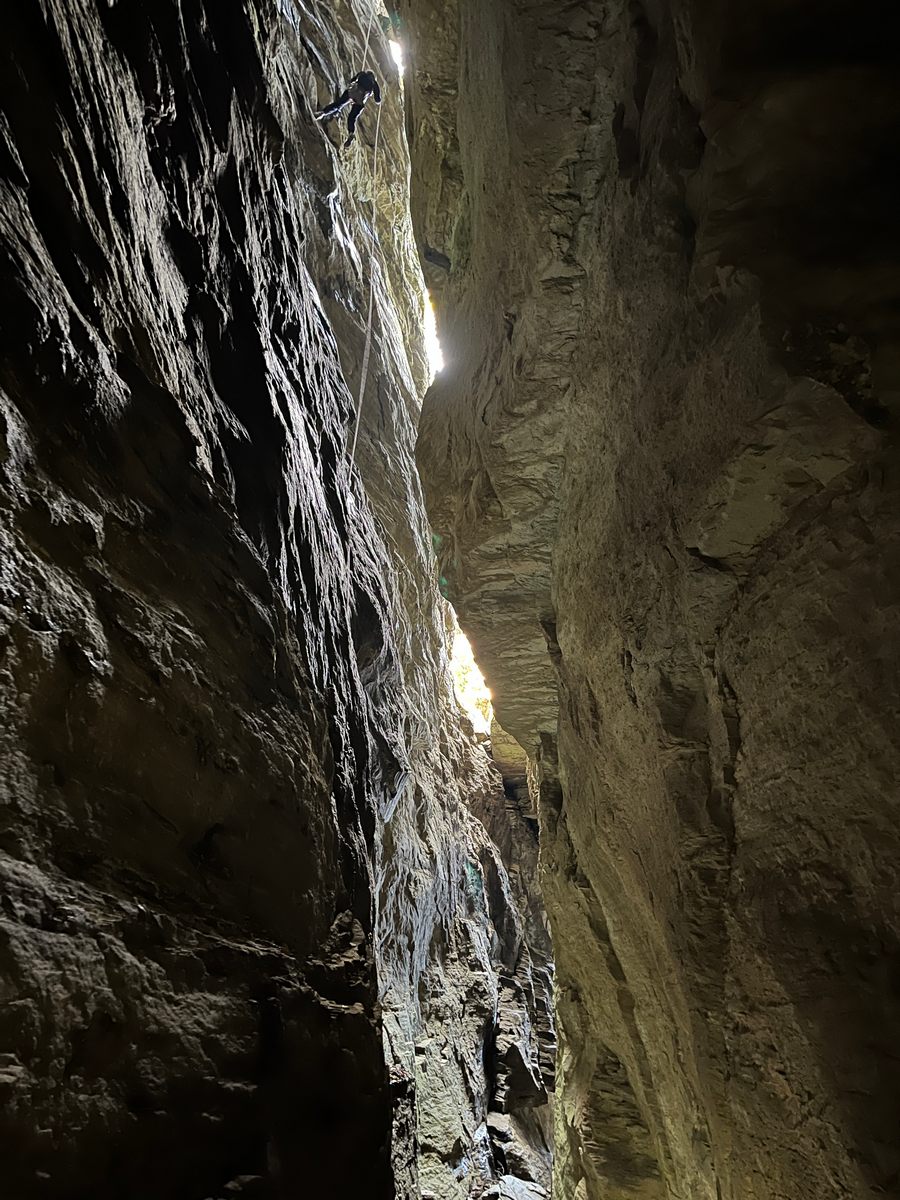

Une fois toute la partie topo faite, on remonte, étant donné que le P40 peut être long à remonter pour bon nombre d’entre nous. On a eu l’idée de déséquiper le P10 pour aller équiper le réseau droit, me concernant, je pars remonter le P40 pour aller manger et surtout me changer.

Les derniers remonteront la faille vers 16h, ils mangent rapidement puis nous entamons la redescente avant qu’il ne fasse nuit et qu’on se fasse surprendre comme lors de la dernière sortie où certains se sont perdus dans le maquis de nuit.

Nous nous changeons, on remonte dans nos 4×4. Mais avant, quid de : nous repartons vers Nonza, où continuons nous sur la piste pour redescendre à Sisco ? Je chauffe un peu tout le monde pour prendre la seconde option, et puis tant qu’à faire faisons un peu d’aventure !! Direction le col Saint-Jean, MAIS, horreur et abomination, la piste à 600 mètres du col est complètement éventrée avec de grosses saignées rendant le progression impossible, et puis il fait nuit !! Nous prendrons la décision de faire demi-tour, pas le temps de chercher par où continuer !! Bravo Benoit, d’autres idées de ce genre ? 😁😁

En bref :

Note topo d'équipement mise à jour:

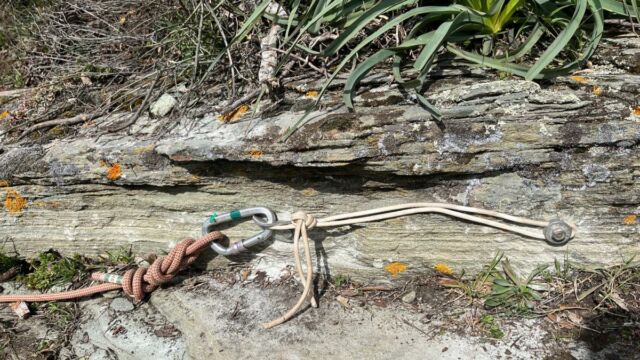

Départ en MC : C28 = 2S > 2S > 1AF > 1AF > P40
P40 : C50 = 2S (tête de puits), ⇓3m 1S (Dev), ⇓25m 1S (Dev)
Réseau gauche P10 : C25 = MC 1AN+1S > 2S (tête de puits) > ⇓5m 1S (Dev)
Réseau droit P8 : C15 = 2S (tête de puits) > ⇓3m 1S (Dev)

Benoit R.


Un des objectifs de la sortie était de réaliser les relevés topographiques de la portion de cavité qui suit le P10 de la branche de gauche.

Un binôme se constitue, Christophe au lasermètre, JC au compas, au clinomètre et au carnet.

Pour rappel, topographier une cavité c’est en faire une représentation graphique dans un souci documentaire. C’est le « trésor » des spéléos, c’est une des raisons d’être de l’activité, explorer le milieu souterrain, étudier le milieu souterrain, et donc le documenter et en partager la connaissance.

Les mesures sont à prendre de point en point. Chaque point est matérialisé sous la forme d’un quadrilatère en prenant les distances gauche, droite, haut et bas. Idem au prochain point dont on relève la distance, l’orientation et la pente par rapport au précédent, on forme ainsi un volume. L’adjonction de tous les volumes successifs donne au final une représentation tridimensionnelle de la cavité.

Des logiciels aident maintenant à la réalisation des topos et épargnent les topographes des fastidieux calculs trigonométriques d’antan.

Un des plus simple et répandu est Visual Topo. D’autres plus ou moins complexes sont également disponibles, TopoDroïd, Auriga, GHTopo, Cyber Topo, Thérion etc.

Documentations :

Une vingtaine de mesures plus tard c’est dans la poche. Cette partie de la cavité est particulièrement instable, Vanessa fait basculer un bloc qui a failli lui écraser une jambe, idem pour Christophe qui se retrouve avec un pied coincé par un bloc au fond de l’étroiture verticale terminale. Heureusement plus de peur que de mal, mais la vigilance est de mise dans ces cavités non karstiques où les blocs rocheux ne sont pas collés par la calcite.

La petite recherche de la faune locale en bas du P10 n’a pas été fructueuse, quelques collemboles et un ver non déterminé. L’utilisation d’une lampe UV n’apporte rien au niveau des bestioles, par contre elle révèle bien la flore et en particulier des lichens en paroi en bas de ce P10.

Bonne surprise une fois les reports effectués, la profondeur atteint les 94 mètres, et frôle même les 100 mètres si on ajoute l’estimation de 5 mètres du réseau supérieur après mise à contribution de JN. Ce réseau supérieur n’a pas encore été topographié, de quoi motiver un retour sur site …

JCL


2026-03-21-Faille-de-Lainosa-LMJC-01
« de 30 »



Lundi 23 septembre 2024 — Trou de La Ferrière — Fournes-Cabardès

Lundi 23 septembre 2024

Spéléo, topo, désob’

Trou de La Ferrière — Fournes-Cabardès (11)

ITP / Spéléo Corbières Minervois / GPS : Jean-Noël D.

Gruissan Prospection Spéléo : Jean-Marie B.

TPST : deux heures

Chantier interdit au public

Pas assez nombreux pour travailler au Pémol nous en profitons pour revenir à La Ferrière avec un double objectif : faire la topo et mettre en place des barres métalliques pour tenir des blocs au dessus du passage donnant sur une éventuelle suite… Très heureux car la topo me manquait. Beaucoup de désob’ dans le coin mais sans nécessité de topo jusqu’à ce jour. Et puis pas de matos, heureusement Jean-Marie est équipé, Disto, clino et carnet.

On ne sera que deux, cela suffit pour ce trou un peu rastèg. Rdv à 9 heures au parking, le beau temps est de la partie. JM ne sait pas trop quoi penser de ce trou. Quand le ruisseau coule – ce qui est assez rare -, une bonne partie du flot doit disparaitre dans le conduit. Les dernières désob’ ont permis de déboucher dans une salle avec un soutirage, mais plusieurs boyaux en partent également…

Où est la suite ? Au fond de la faille (où Sylvain avait failli finir enterré) ? Ou sur un diverticule supérieur (où Anthony avait déstabilisé toute une paroi « trémiesque ») ? Nulle part on ne retrouve de débris végétaux, signe du passage de l’eau. Et aucun courant d’air utile.

C’est parti, topographier est un vrai plaisir : le boyau est sec, pas une trace de boue ! Je dépasse mon point atteint lors des dernières désob’, cela devient quand même assez rastèg, un petit ressaut d’un mètre et il faut passer allongé à l’égyptienne puis ça remonte. JM est dans la salle, deux mètres plus loin mais un méchant becquet, un bombement de la paroi, me bloque le thorax ! Je vais quand même pas renoncer. Et JM n’a pas de pailles… En forçant et en passant légèrement plus haut l’accouchement a pu se faire.

Et voilà la salle, une vraie salle – environ 2,5 m de plafond, 3 m de large et une longueur de 5 m. Un énorme bloc issu du plafond en occupe la moitié. En remontant au fond il y a le boyau « trémiesque »… À droite départ d’un diverticule très étroit que JM tient à topographier, ça continue mais le plafond est une trémie qui ne tient que par quelques cailloux. JM avait d’ailleurs apporté quelques barres pour l’étayer. Il passe, je suis (juste la tête et bien à plat ventre) – pas évident la topo…

—  « Retourne toi et regarde au dessus » (les blocs collés (?) au plafond)

—  « Même pas, je préfère ne pas les voir»

Et je ressors aussitôt. Pourtant c’est bien au fond de ce diverticule que JM voyait le plus de chance de trouver une continuation. On mettra les barres après la topo.

Poursuite des mesures vers l’extrémité nord-est, au dessus de l’éboulis ; un des points les plus hauts de la cavité). On observe quelques branchettes ignorées les fois précédentes. Mais plus intéressant : un bidon complètement déchiré par la crue qui l’amené de l extérieur. Il y a bien de l’eau qui est passée là récemment. Mais par où est elle partie ?

Dernier point, au plus bas, au fond de la faille. JM descend et essaie quand même de voir plus loin, la tête en bas, posée sur le casque : l’autre paroi de la faille est bien visible (1 m de large). Le bas est comblé de terre et de blocs bien coincés.

Mais un petit détail attire son attention : on dirait une feuille cartonnée coincée entre deux blocs. Il gratouille comme il peut (à la verticale et tête en bas) pour dégager des petites mottes de terre. Ce n’est pas une feuille cartonnée mais métallique. Elle finit par céder. La « feuille » (un panneau métallique en réalité) a été pliée en deux et coincée par la violence du courant.

On le tient notre indice. Elle est là la suite. La terre au fond de la faille date de la dernière crue (2019 ?) et pour plier ainsi le panneau le courant devait être conséquent. Ce n’est pas un simple soutirage ! Du coup on ne met pas les barres censées protéger le chantier du diverticule. Mais comme on n’a pas les outils pour creuser, donc retour vers la sortie.

L’étroiture est toujours là mais en plan incliné descendant ça passe comme une fleur… enfin la sortie reste encore assez physique.

Sortie au soleil et on se retrouve vers 13 heures autour d’un bon rouge corse, un Colombu ramené de mon dernier séjour. Avec une forte envie de revenir rapidement pour une désob’ tout ce qu’il y a de plus classique : terre, blocs, parois de la faille…

JMB/JND

Samedi 4 et dimanche 5 mai 2024 – Stage topo – Trassanel (11)

Samedi 4 et dimanche 5 mai 2024

Spéléo, Stage topo du CDS11

Base spéléo, Trassanel (11)

Participants :

ITP et Spéléo Corbières Minervois : Jean-Noël D.

Une quinzaine de membres du CDS 11 issus des clubs locaux : Spéléo Corbières Minervois (SCM), Spéléo Club de l’Aude (SCA), Société Spéléologique du Plantaurel (SSP), Spéléo Club MJC Narbonne, Spéléo Club de la Serre de Roquefort-des-Corbières (SCSRC), Gruissan Prospection Spéléologie (GPS).

TPST : trois heures

TPESalle : douze heures

Bien qu’ayant largement pratiqué la topo depuis les années quatre-vingt-dix avec environ cent cinquante fiches topos de cavités corses j’ai trouvé nécessaire de mettre à jour mes connaissances d’autant plus que le stage prévoyait l’utilisation des nouveaux appareil de mesure le DistoX et la possibilité de recueillir les données sur smartphone.

Samedi matin neuf heures c’est parti, trois encadrants – Étienne, Stoche et Félix – pour une quinzaine de membres regroupés dans la grande salle de la base spéléo de Trassanel. Projecteur et très grand écran TV, les conditions sont idéales.

Présentation théorique, puis installation de Topodroid (application Android qui permet de calibrer le DistoX, et de récupérer les visées directement). Et appairage des DistoX aux téléphones. Rapide vérification des Disto présents : un seul de bien calibré (tous les autres ont au moins 10° d’erreur quand on les tourne [écran vers le haut, droite, bas,gauche et incliné à 45° – trois mesures dans chaque direction, cela prend un certain temps !], certains allant jusqu’à 40° d’erreur ! Test du matériel perso, afin de voir ce qui perturbe le champ magnétique, et à quelle distance, pour ma part ce fut le maillon rapide acier de ma pédale mais souvent il s’agit des lampes, des montres ou des téléphones…

Repas froid à la base préparé par Papy.

Le samedi après-midi est dédié à la calibration sous terre des Distos, puis à une petite séance topo. Félix et Étienne emmènent une bonne partie du groupe à Trassanel 2, pendant que Christophe nous emmène aux Cazals, cavité horizontale visitée en octobre 2023. Sur le terrain on s’aperçoit que la calibration du DistoX est très chronophage et nécessite un certain espace dans la cavité. Nous sommes quatre élèves et constituons deux groupes. La prise de mesures est un peu différente de nos habitudes corses, les points de stations sont en général pris en paroi sauf si impossibilité ou si présence d’éléments remarquables. Je manie le DistoX et Pierre note sur papier. On envisage parallèlement de transférer sur Topodroid mais c’est un échec. On apprendra ensuite qu’il faut prendre trois mesures de chaque point et qu’elles ne différent que de moins un degré… À faire avant le spuntinu et les bouteilles ! Finalement on arrivera au bout de la cavité, environ 200 m et en plus avec une boucle.

Retour en salle en fin d’après midi, export des données depuis Topodroid, et rapide présentation de ce qu’on peut en faire.

Puis un excellent diner préparé par Papy et retour à Canet à 40 km.

Dimanche matin, programme « à la carte » le matin : certains vont mettre au propres leurs données (surtout ceux ayant travaillé sur papier, c’est notre cas), pendant que d’autres font la vérification des calibrations, puis, selon les envies, soit une calibration en extérieur, soit un bout de topo en extérieur.

On en profite aussi pour améliorer la technique de calibration pour gagner en précision. Marquer les points qui serviront à la calibration.

La méthodologie, au cas où :

  • Créer une nouvelle calibration sur Topodroid, puis passer le Disto en mode calibration.
  • Faire les 16 visées horizontales : 2 directions perpendiculaires, avec à chaque fois aller puis retour, et dans chaque sens 4 visées. À noter que ces visées sont les plus importantes et il faut les soigner particulièrement. Ne pas hésiter à utiliser le timer.
  • Télécharger les 16 premières visées depuis Topodroïd.
  • Grouper les données (bouton 123).
  • Calculer la calibration (bouton roue dentée), même si on n’a pas fini la calibration. Vérifier s’il n’y a pas de lignes en rouge (données « aberrantes ») dans les données (sinon, il faut supprimer la série de 4 ou 8 et la refaire).
  • Faire les 8 visées verticales.
  • Télécharger les nouvelles visées, grouper, calculer la calibration. Si besoin, supprimer les données surlignées en rouge et reprendre la série.
  • Faire les 32 visées restantes (les 4 diagonales du cube, chacune dans les deux sens). Le plus simple est de refaire le téléchargement, grouper et calculer la calibration après chaque série de 8, de manière à pouvoir rapidement supprimer et refaire la série (ou la fin de celle-ci).
  • Grouper et calculer la calibration avec toutes les données. regarder l’erreur BH : une bonne calibration donne une valeur <0.5.
  • Si la calibration n’a pas la qualité souhaitée, alors regarder les erreurs associées à chaque visée (colonne de droite), et refaire les séries avec le plus d’erreur.
  • Une fois les résultats satisfaisants, on charge la calibration dans le Disto, et on le sort du mode calibration.
  • Vérifier la calibration (comme pour tout début de séance) : a minima dans une direction, viser 4 fois (avec les 4 orientations de l’écran), et vérifier que l’azimut est le même à une erreur acceptable près. Idéalement, faire au moins une visée dans le sens opposé (entre les même points), et répéter sur un axe le plus différent possible (azimut environ perpendiculaire, et avec un peu de pente).

C’est, comme dit précédemment, très chronophage mais une fois réalisé la calibration est valable un certain temps… À vérifier cependant avant chaque topo. L’avantage de ce type de matériel est de grouper les trois paramètres de mesure (distance, azimut et pente) et de pouvoir dessiner en direct la topo (galeries et décor souterrain) sur le téléphone. Mais il faut avoir un Disto et installer une carte spécifique.

Encore un bon repas froid préparé par Papy, puis introduction au dessin en salle. Christophe nous présente Illustrator, que j’utilise régulièrement mais j’ai appris quelques petits trucs qui m’avaient échappé. Très profitable.

Fin du stage et rangement en fin d’après midi.

JND

Samedi 6 février 2021 Spéléo, topo Faille de Pietranera, San-Martino-di-Lota – Grotte de Tresoro, Brando

Samedi 6 février 2021

Spéléo, topo

Faille de Pietranera, San-Martino-di-Lota – Grotte de Tresoro, Brando

Participants

  • ITP : Jean-Claude D., Jean-Noël D., Henri-Pierre F.

Photos

Objectif N°1 : failles de Pietranera

Situées derrière l’immeuble le Magellan sur la ligne droite de la RD 80 après Pietranera ; explorées le 22 mars 2009, Alain T. avait noté un risque d’éboulement. Éboulement qui eut lieu dans la nuit du 24 Mai 2010, écrasant 3 véhicules sur le parking. Des filets pare-éboulement avaient été posés par la suite. La topo n’a jamais été faite. Elle sera communiquée au BRGM dans le cadre de l’établissement du Plan de Prévention des Risques de mouvements de terrain dans les communes du Grand Bastia. La falaise est mentionnée dans le document d’information sur les risques majeurs de la commune de San-Martino-di-Lota.

On se rejoint devant l’immeuble et on passe derrière, au niveau du parking. La faille est bien visible en haut de la falaise mais les filets et une clôture latérale empêchent l’accès par en bas. On rejoint donc en voiture le bas du lotissement de Porraia. De là un petit chemin qui descend sur Pietranera longe le haut de la falaise et permet l’accès à la faille. HP était déjà venu en VTT repérer les lieux en décembre mais il n’avait pas osé descendre jusqu’au bout de la faille par peur de glisser et de faire le toboggan en sortie de falaise. Ce coup-ci il descend donc avec un baudard, sécurisé par une corde.

En fait la faille de 12 mètres de longueur débouche en pied de falaise. Elle est chapeautée de blocs fracturés. JN fait la topo.

En longeant la paroi côté Nord on découvre une fracture parallèle à la paroi qui prend l’aspect d’une salle de 10 mètres de profondeur. Nouvelle topo. On est dans les prasinites, les parois fracturées sont bien lisses, sans concrétions.

On remonte et on poursuit l’exploration vers le Nord. On découvre une autre fracture parallèle verticale dans laquelle on renonce à descendre. Elle se prolonge par une fracture en Z d’une trentaine de mètres, large et profonde de 3 mètres.

Les failles de Pietranera sont intéressantes d’un point de vue risque géologique. A la suite de l’éboulement de 2010 une étude géologique a dû être faite (par le BRGM ou un cabinet d’expert ?), il serait intéressant de se la procurer.

Objectif N°2 : Grotte de Tresoro

Signalée par Alain T. On aperçoit cette faille de la route, 1 km après Erbalunga, dans les rochers du Monte Tresoro. On emprunte un chemin cimenté qui permet d’accéder à quelques villas ; au bout de 150 m un cairn sur la droite marque le départ d’un sentier bien tracé qui fait le tour du mont. Après un bon quart d’heure on atteint la fracture longue de 8 mètres, haute de 6 mètres, large d’1m. Pressés par le temps, couvre-feu covid à 18 heures oblige, on renonce à la topo et on retourne dans nos pénates.

PHP
